VMC, czyli pionowe centrum obróbcze, to kamień węgielny nowoczesnej produkcji, oferujący precyzję i wydajność operacji obróbczych. Jako dostawca VMC byłem świadkiem na własne oczy, jak te maszyny płynnie integrują się z systemami CAD/CAM, rewolucjonizując proces produkcyjny. Na tym blogu przyjrzymy się wewnętrznemu działaniu VMC i systemom CAD/CAM, korzyściom płynącym z tej integracji oraz sposobom, w jaki może ona przekształcić Twoje operacje produkcyjne.
Zrozumienie systemów CAD/CAM
Zanim zagłębimy się w współpracę VMC z systemami CAD/CAM, konieczne jest zrozumienie, czym są te systemy. CAD, czyli projektowanie wspomagane komputerowo, to oprogramowanie służące do tworzenia modeli 2D i 3D części i produktów. Pozwala projektantom wizualizować swoje pomysły, dokonywać precyzyjnych pomiarów i symulować działanie części. CAM, czyli Computer-Aided Manufacturing, pobiera projekty utworzone w CAD i generuje instrukcje niezbędne do wyprodukowania części na obrabiarce, takiej jak VMC.
Proces integracji
Integracja VMC z systemami CAD/CAM rozpoczyna się już na etapie projektowania. Projektanci używają oprogramowania CAD do tworzenia szczegółowego modelu części, którą chcą wyprodukować. Model ten zawiera wszystkie niezbędne wymiary, tolerancje i funkcje. Gotowy projekt jest eksportowany w formacie możliwym do odczytania przez oprogramowanie CAM.
Oprogramowanie CAM następnie pobiera model CAD i generuje ścieżkę narzędzia. Ścieżka narzędzia to zestaw instrukcji, które mówią programowi VMC, jak przesunąć narzędzie tnące, aby utworzyć część. Ścieżka narzędzia zawiera takie informacje, jak prędkość skrawania, posuw i głębokość skrawania. Oprogramowanie CAM uwzględnia również możliwości VMC, takie jak maksymalna prędkość wrzeciona i dostępne narzędzia skrawające.
Po wygenerowaniu ścieżki narzędzia jest ona przesyłana do VMC. VMC odczytuje ścieżkę narzędzia i wykonuje instrukcje, przesuwając narzędzie tnące wzdłuż określonej ścieżki, aby utworzyć część. VMC wykorzystuje różnorodne czujniki i systemy sprzężenia zwrotnego, aby zapewnić dokładność i wydajność procesu cięcia.
Korzyści z integracji
Integracja VMC z systemami CAD/CAM oferuje producentom kilka korzyści. Jedną z głównych korzyści jest zwiększona precyzja. Systemy CAD/CAM umożliwiają projektantom tworzenie bardzo szczegółowych modeli o dokładnych wymiarach i tolerancjach. VMC może następnie wykorzystać te modele do produkcji części z dużą dokładnością, co ogranicza potrzebę ręcznej regulacji i przeróbek.
Kolejną korzyścią jest zwiększona wydajność. Systemy CAD/CAM automatyzują proces produkcyjny, redukując czas i pracę niezbędną do wyprodukowania części. VMC może pracować w sposób ciągły, wytwarzając części w szybszym tempie niż tradycyjne metody obróbki. Ta zwiększona wydajność może prowadzić do oszczędności kosztów i zwiększenia produktywności.
Integracja VMC z systemami CAD/CAM pozwala również na większą elastyczność w produkcji. Projektanci mogą łatwo modyfikować model CAD i generować nową ścieżkę narzędzia, co pozwala na szybkie zmiany w projekcie części. Ta elastyczność jest szczególnie przydatna w branżach, w których projekty produktów stale się rozwijają.
Rodzaje VMC i ich kompatybilność z systemami CAD/CAM
Dostępnych jest kilka typów VMC, każdy z własnymi możliwościami i funkcjami. Należą do nich4-osiowe pionowe centrum obróbcze,Wytrzymałe VMC, I5-osiowy VMC.
4-osiowe pionowe centra obróbkowe oferują dodatkową oś ruchu, pozwalającą na bardziej złożone operacje obróbcze. Są kompatybilne z systemami CAD/CAM obsługującymi obróbkę 4-osiową, umożliwiając tworzenie części o skomplikowanej geometrii.

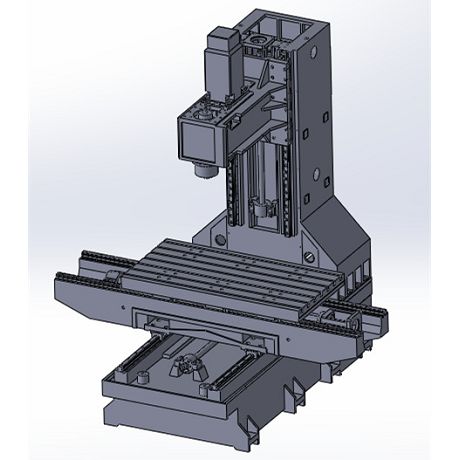

Maszyny VMC o dużej wytrzymałości są przeznaczone do obróbki dużych i ciężkich części. Mają solidną konstrukcję i mocne silniki wrzecionowe, dzięki czemu nadają się do produkcji wielkoseryjnej. Systemy CAD/CAM można wykorzystać do optymalizacji procesu obróbki na obrabiarkach VMC o dużej wytrzymałości, zapewniając wydajną i dokładną produkcję.
5-osiowe VMC zapewniają jeszcze większą elastyczność i precyzję. Mogą przesuwać narzędzie tnące w pięciu różnych osiach, co pozwala na tworzenie bardzo skomplikowanych części. Systemy CAD/CAM do obróbki 5-osiowej są bardziej zaawansowane i mogą generować ścieżki narzędzia wykorzystujące dodatkowe osie ruchu.
Wyzwania i rozwiązania
Chociaż integracja VMC z systemami CAD/CAM oferuje wiele korzyści, istnieją również pewne wyzwania, przed którymi mogą stanąć producenci. Jednym z głównych wyzwań jest złożoność oprogramowania CAD/CAM. Do skutecznego działania systemy te wymagają pewnego poziomu wiedzy specjalistycznej, a operatorzy mogą wymagać szkolenia.
Kolejnym wyzwaniem jest kompatybilność pomiędzy różnymi systemami CAD/CAM i VMC. Nie każde oprogramowanie CAD/CAM jest kompatybilne ze wszystkimi VMC i ważne jest, aby przed wdrożeniem integracji upewnić się, że oprogramowanie i maszyna są kompatybilne.
Aby pokonać te wyzwania, producenci mogą inwestować w programy szkoleniowe dla swoich operatorów, aby zapewnić im umiejętności niezbędne do skutecznego korzystania z oprogramowania CAD/CAM. Mogą także ściśle współpracować ze swoim dostawcą VMC, aby zapewnić kompatybilność oprogramowania i maszyny oraz rozwiązać wszelkie mogące się pojawić problemy.
Wniosek
Integracja VMC z systemami CAD/CAM to potężna kombinacja, która może zmienić proces produkcyjny. Wykorzystując precyzję i wydajność VMC oraz możliwości projektowe systemów CAD/CAM, producenci mogą wytwarzać części wysokiej jakości w szybszym tempie i z większą elastycznością. Niezależnie od tego, czy używasz4-osiowe pionowe centrum obróbcze, AWytrzymałe VMClub5-osiowy VMCIntegracja z systemami CAD/CAM może pomóc Ci zachować konkurencyjność na dzisiejszym rynku produkcyjnym.
Jeśli chcesz dowiedzieć się więcej o tym, jak nasze VMC mogą współpracować z Twoimi systemami CAD/CAM lub jeśli chcesz ulepszyć swoje możliwości produkcyjne, zapraszamy do kontaktu z nami w celu konsultacji. Nasz zespół ekspertów jest gotowy pomóc Ci w znalezieniu odpowiedniego rozwiązania dla Twoich potrzeb.
Referencje
- Groover, poseł (2010). Podstawy nowoczesnej produkcji: materiały, procesy i systemy . Wiley'a.
- DeGarmo, EP, czarny, JT i Kohser, RA (2003). Materiały i procesy produkcyjne. Wiley'a.
